9322 HIOKI

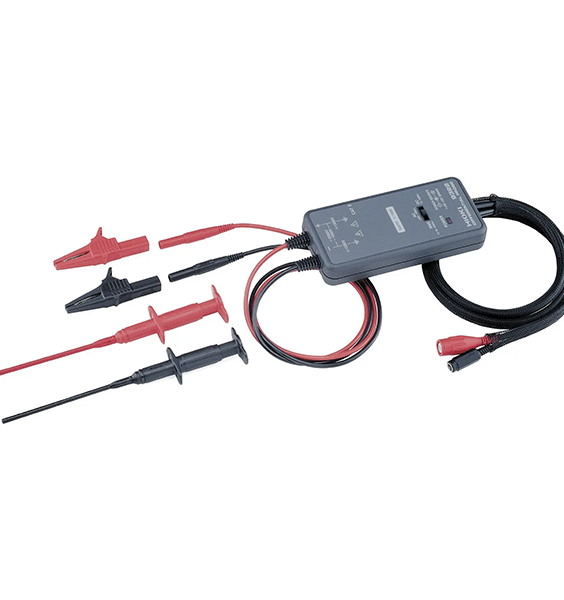

9322 Hioki è una sonda differenziale 3-in-1 versatile, progettata per misure flottanti di forme d’onda ad alta tensione, rilevamento di disturbi di sovratensione sulla linea elettrica e uscita RMS rettificata reale di tensioni AC ad alta tensione. È in grado di gestire fino a 2000 V DC e 1000 V AC (CAT II), garantendo misurazioni sicure e precise anche in ambienti difficili.

Compatibile con la serie Memory HiCorder, la sonda può essere alimentata tramite adattatore AC o tramite l’unità di alimentazione per sonde Hioki Z5021. Offre un ampio intervallo di frequenze per il rilevamento di componenti ad alta frequenza, risultando ideale per circuiti inverter e rilevamento di disturbi nelle alimentazioni.

Dettagli tecnici

• Funzioni di misura:

  • Modalità DC: Uscita monitor forma d’onda, da DC a 10 MHz (±3 dB)

  • Modalità AC: Rilevamento di disturbi su linea elettrica, da 1 kHz a 10 MHz (±3 dB)

  • Modalità RMS: Uscita RMS rettificata di tensioni DC e AC, DC – 40 Hz – 100 kHz

• Velocità di risposta: ≤ 200 ms (a 400 V AC)

• Ingresso massimo consentito:

  • 2000 V DC / 1000 V AC

• Tensione nominale massima verso terra:

  • 1000 V AC/DC (CAT II) con clip Grabber L9243

  • 1000 V AC/DC (CAT II), 600 V AC/DC (CAT III) con clip a coccodrillo

• Uscita:

  • Rapporto di divisione: 1/1000

  • Terminale BNC (3 modalità selezionabili: DC / AC / RMS)

• Precisione ampiezza:

  • DC: ±1% f.s. (fino a 1000 V DC), ±3% f.s. (fino a 2000 V DC)

  • RMS: ±1% f.s. (DC, 40 Hz – 1 kHz), ±4% f.s. (1 kHz – 100 kHz)

• Resistenza e capacità d’ingresso:

  • H-L: 9 MΩ, circa 10 pF (a 100 kHz)

  • H-case, L-case: 4,5 MΩ, circa 20 pF (a 100 kHz)

• Alimentazione:

  • Requisito generale: +5 V a +12 V, <300 mA

  • Connettore DC: OD 5,5 mm / ID 2,1 mm

• Alimentazioni compatibili Hioki:

  • Adattatore AC 9418-15

  • Z5021 + Cavo di alimentazione 9248

  • Terminale logic del Memory Recorder + Cavo 9324

  • Terminale sensore dell’unità F/V 8940 + Cavo 9325

  • Terminale di uscita DC sull’unità d’ingresso della serie 8855 + Cavo 9328

  • Unità di alimentazione per sonde serie 8860 (9687) + Cavo 9248

• Dimensioni e peso:

  • 70 × 150 × 25 mm, 350 g

  • Lunghezza cavo: ingresso 46 cm, uscita 1,3 m
