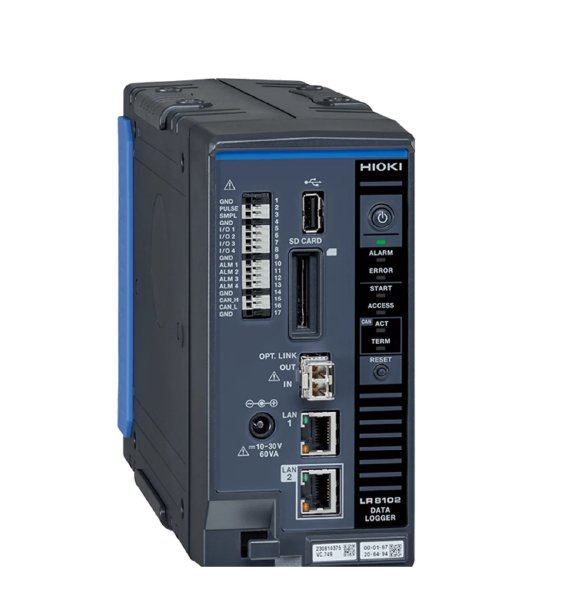

LR8102 HIOKI

LR8102 è un Data Logger modulare multicanale per integrazione di sistema, sincronizzazione ottica, UDP, CAN

E’ un sistema modulare per installazione in rack 19”, fino a 3000 canali tensione/temperatura o 120 canali di potenza.
Ideale per applicazioni che includono alta tensione/alta corrente.

E’ possibile Trasferire i dati in tempo reale via UDP, intervallo di aggiornamento minimo: 5 ms.

Specifiche principali

• Fino a 10 moduli di tensione/temperatura per ogni logger e fino a 3000 canali totali tramite sincronizzazione di sistema (con M7100 e M7102)
• Fino a 4 moduli di potenza per logger e fino a 120 canali di potenza tramite sincronizzazione di sistema (con M7103)*
• Intervallo di aggiornamento minimo: 5 ms
• Registrazione ad alta tensione fino a 2000 VDC e corrente fino a 2000 A con sensori di corrente HIOKI
• Trasferimento dati in tempo reale via UDP (LAN)
• Uscita dati CAN integrata, allarmi, trigger in/out, ingressi impulso/logici

*Il  modulo di potenza M1100 è necessario per supportare i max 4 moduli di potenza M7103 nello stesso RACK.

Caratteristiche esclusive

• Possibilità di sincronizzare fino a 10 data logger LR8102 (fino a 3000 canali totali). Questa sincronizzazione necessita di una connessione ottica adibita
• Alta velocità di campionamento e trasferimento dati, ideale per sistemi HIL (Hardware-In-the-Loop)
• Misura di potenza ad alta precisione con M7103
• Registrazione di alta tensione (2000 VDC, 1000 VAC) con M7103
• Ampia varietà di sensori di corrente HIOKI per una misurazione precisa e affidabile

Applicazioni

• Test di carica/scarica durante la formazione e l’invecchiamento delle celle
• Test di carica/scarica durante lo sviluppo di moduli e pacchi batteria
• Sviluppo e ottimizzazione di Battery Management System (BMS)
• Sviluppo e ottimizzazione di sistemi di gestione termica delle batterie
• Monitoraggio di tensione e temperatura in simulazioni Hardware-In-the-Loop
• Controllo qualità degli inverter fotovoltaici durante la produzione

Registrazione Tensione & Temperatura con LR8102

Il logger può essere combinato con fino a 10 moduli M7100 o M7102, offrendo massima flessibilità nella configurazione in base ai requisiti di test. Sincronizzando fino a 10 logger tramite collegamento ottico, si possono gestire fino a 3000 canali tensione/temperatura.

• Con il modulo M7100, è possibile acquisire fino a 150 canali a 5 ms. Isolamento verso Terra: 1500 VDC, CAT II, adatto per batterie fino a 800 V / 1200 V.
• Con il modulo M7102, fino a 300 canali a 10 ms. Isolamento: 600 VDC, CAT II, ideale per batterie 400 V.
  Entrambi i moduli permettono anche la misura di temperature tramite termocoppie.

Registrazione Potenza con LR8102

Aggiungendo il modulo di alimentazione M1100, è possibile collegare fino a 4 moduli M7103, per un totale di 12 canali ad alta precisione per il logging a lungo termine. Espandibile fino a 120 canali sincronizzando fino a 10 logger.

Il modulo M7103 può anche essere usato per misurare tensione e corrente.

• Tensione: misura diretta fino a 2000 VDC, 1000 VAC
• Corrente: logging a lungo termine tramite sensori di corrente HIOKI ad alta precisione (connettore ME15W, alimentati direttamente dal logger)

Note:

• L’unità principale LR8102 non può essere utilizzata senza da sola. E’ necessario combinare uno o più moduli di misura venduti separatamente. Vedere sezione accessori.
• Lo strumento non è previsto di cavi e adattatori di alimentazione anch’esso da comprare separatamente.
• Per il salvataggio dati scegliere una delle unità di memoria proposte dalla lista accessori, se connesso in acquisizione dati tramite PC le schede di memoria non sono necessarie.
• Le termocoppie non sono fornite, devono essere acquistate da terze parti.
