QNA500 Analizzatore della qualità di rete interno quadro

COD: QNA500.

QNA500 è un analizzatore completo in classe S, un innovativo sistema modulare di misura e registrazione per la supervisione ed il controllo di impianti elettrici.

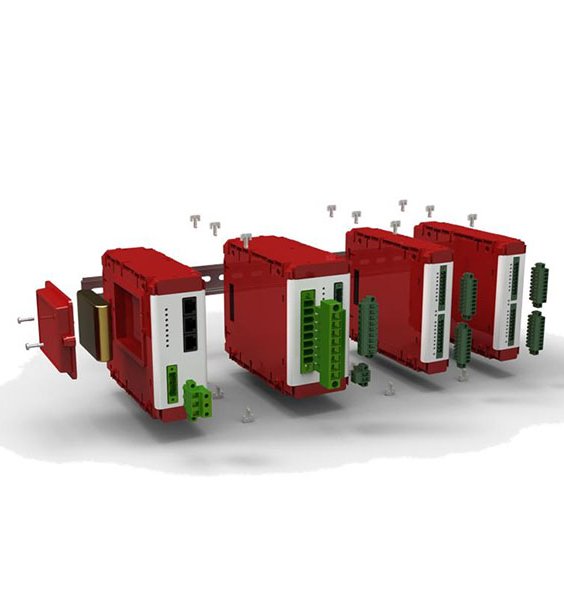

QNA500 e QNA500A sono progettati per monitorare gli impianti elettrici rilevando tutti i parametri elettrici generali che consentono di determinare i consumi energetici produttivi, le curve di carico, i picchi di assorbimento…nonché catturare ed identificare le anomalie di qualità dell’energia al fine di individuare le sorgenti di scarsa qualità ed intervenire con le opportune azioni correttive. QNA500 è realizzato in un contenitore modulare componibile per installazione retro-quadro o su barra DIN; la totale modularità e versatilità consente all’utilizzatore di comporre il complesso di misura in funzione delle specifi che e particolari esigenze.
Indipendentemente dalla versione in classe A o classe S, l’unità base è disponibile in 3 modelli pre-assemblati ed ognuna di esse può essere ampliata affiancando ulteriori singole unità di misura, fi no ad avere un apparato composta da massimo 5 unità totali (1Comm + 4). QNA500 è un valido aiuto per tutte quelle situazioni e grandi aziende ove è necessario istituire audit energetici periodici volti a raggiungere gli obiettivi di ottimizzazione dei consumi elettrici previsti dai sistemi di gestione dell’energia (ISO50001), dai sistemi di gestione ambientale (ISO14001), dai soggetti certifi cati per le diagnosi energetiche ESCO o EGE.

Contatta la nostra rete di vendita

Funzioni principali

  • Parametri di rete AC
  • Dati di energia
  • Qualità della tensione AC
  • Componenti armoniche ed interarmoniche
  • Corrente di dispersione
  • Valutazione del Flicker
  • Fattore K e fattore di cresta
  • Qualità di rete secondo CEI EN 61000-4-30 Classe A
  • Qualità di rete secondo CEI EN 61000-4-30 Classe S

Normative costruttive

  • Normativa CEI EN 61010-1
  • Normativa CEI EN 60664-1
  • Normativa CEI EN 61000-1-2
  • Normativa CEI EN 61000-4-3
  • Normativa CEI EN 61000-4-4
  • Normativa CEI EN 61000-4-5
  • Normativa CEI EN 61000-6-1
  • Normativa CEI EN 61000-6-3
  • Normativa CEI EN 50160
  • Normativa CEI EN 61000-4-15
  • Normativa CEI EN 61000-4-30
  • Normativa CEI EN 61000-4-7
  • Normativa D.Lgs. 102

Caratteristiche tecniche

Temperatura di utilizzoDa -10°C a +60˚C
Categoria di misuraCAT IV-600V ; CAT III-1000V
Grado di ProtezioneIP41
Alimentazione90…300Vac / 100…300Vdc
Dimensioni e peso155x148x125 mm / 0.55kg (BASE) 155x64x125 mm / 0.57kg (MISURA) 155x32x125 mm / 0.40kg (I/O)
Analisi dei parametri elettriciV, I, P, Q, S, PF, FQ, energie
Studio delle componenti armoniche (V e I)THD%, scomposizione fino al 50° ordine
Studio delle componenti inter-armoniche (V e I)Scomposizione fino al 49.5° ordine
Cattura delle anomalie di tensione (picchi, buchi)512 campioni/ciclo (>39usec a 50Hz)
Cattura delle sovratensioni transitorie 512 campioni/ciclo (>39usec a 50Hz)
Valutazione del FlickerA breve termine PST (a lungo termine PLT calcolato dal software)
Rilevazione di squilibrio e asimmetria del sistema trifaseSu tensioni e correnti (V e I)
Altre prestazioniCompatibile con trasformatori di corrente con secondario /5A Installabile su barra DIN Componibile con sistema Multifi t Utilizzabile come gateway per RS485
Acquisizione e visualizzazione delle forme d’ondaSu software a PC
Visualizzazione a istogrammaSu software a PC
Rappresentazione vettorialeSu software a PC
Cadenza della registrazione nel tempoDa 1 minuto a 2 ore
Capacità di memorizzazione4GB su micro SD card in dotazione
InterfacceLAN, micro SD card, FTP server, EXT I/O, RS485
SoftwareApplicativo web su browser Internet e Power-Vision-Plus (in dotazione)



Dotazioni

• Cavo RS232
• Batteria ricaricabile Ni-MH
• Guide di fi ssaggio su barra DIN
• Flange di fi ssaggio a fronte quadro
• Micro SD card 4GB
• Morsettiere di connessione degli ingressi
• Software di analisi dati Power-Vision-Plus
