RM3545A-2 HIOKI

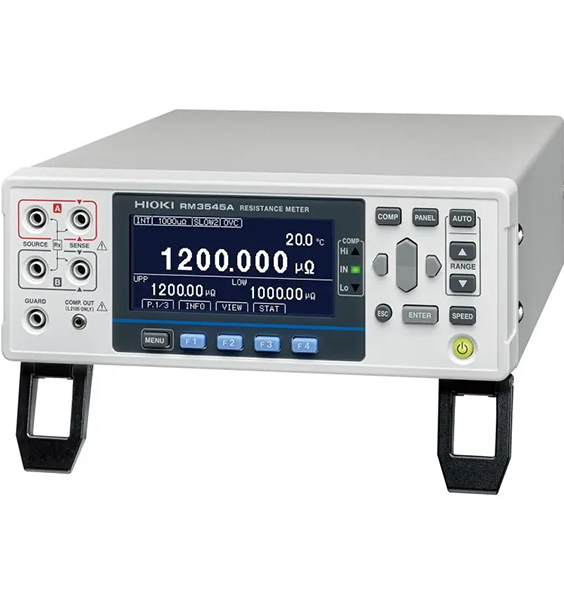

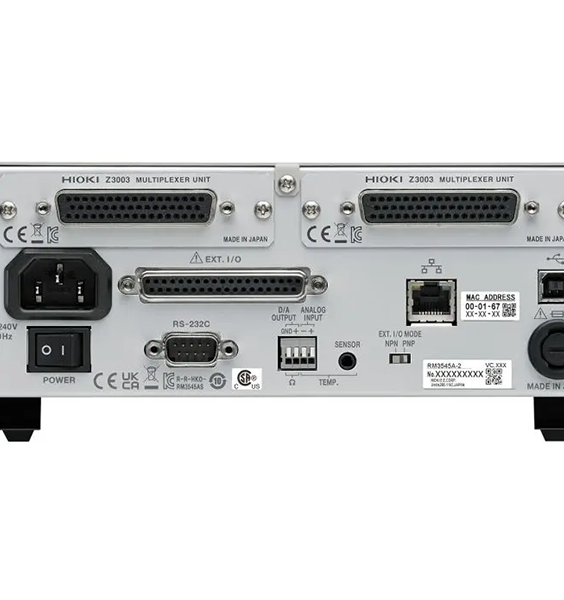

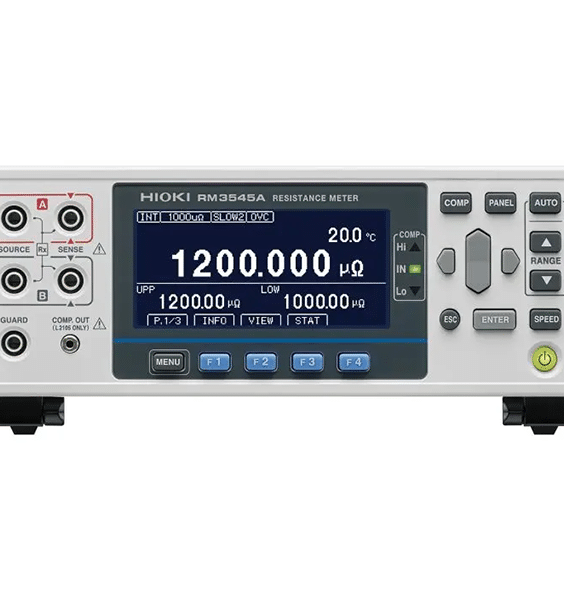

RM3545A-2 è un milliohmetro da banco che può effettuare la scansione di più circuiti con un solo collegamento. Supporta fino a 2 unità multiplexer Z3003 opzionali, per scansionare 20 circuiti con il collegamento a 4 terminali oppure, 42 circuiti con il collegamento a 2 terminali. Utilizzando invece l’unità opzionale Switch Mainframe SW1002, dotata di 22 moduli modello SW9001 opzionali, può scansionare fino a 132 circuiti (collegamento a 4 terminali).

Lo strumento vanta ben 13 portate di misura, da 1000µΩ (risoluzione 1nΩ) a 1000MΩ. Accuratezza tipica di 0.045% rdg. Corrente massima di prova 1A nelle portate inferiori e tensione 60 V DC max.

L’elevata velocità di risposta alla misura (21 ms. nella portata 100 mΩ ad esempio), rende RM3545A-2 lo strumento ideale per le prove di collaudo, da integrare nella linea di produzione.

Oltre alla modalità di prova a quattro terminali (metodo kelvin), è dotato di funzionalità avanzate per la migliore versatilità di impiego, quali: compensazione della tensione di offset (OVC), controllo della corretta contattazione con l’oggetto in esame, misurazione della temperatura e funzione di correzione (TC), funzione di conversione della temperatura (ΔT), calcoli statistici ed altro ancora.

Con la crescente diffusione della mobilità elettrica, i produttori stanno sviluppando componenti in grado di gestire correnti e tensioni sempre più elevate. Poiché minime variazioni di resistenza possono avere un impatto significativo sull’efficienza energetica e sulla sicurezza, è necessario un controllo qualità più accurato, con un’attenzione specifica alla resistenza. Il misuratore di resistenza RM3545A-2 rappresenta la soluzione ideale.

E’ impiegato in un’ampia gamma di applicazioni: dall’utilizzo nel reparto R&D, alle linee di produzione di avvolgimenti, resistori, trasformatori, motori, controllo della qualità delle saldatore, ecc..
