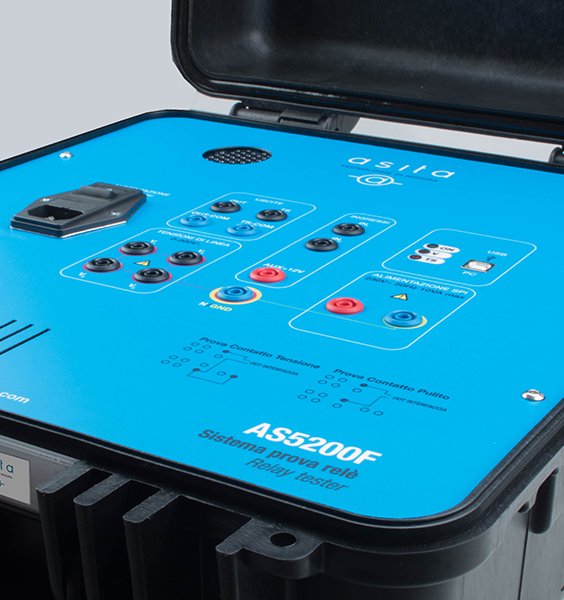

AS5200F Cassetta prova relé di interfaccia SPI per impianti fotovoltaici

COD: AS5200F.

AS5200F è un sistema di prova dei relè di interfaccia SPI installati su impianti fotovoltaici (Utenti Attivi) in Bassa Tensione e Media Tensione dedicato alle verifiche in campo, come prescritto dalle norme tecniche di riferimento:
– CEI 0-21: 2022-03
– CEI 0-16: 2022-03

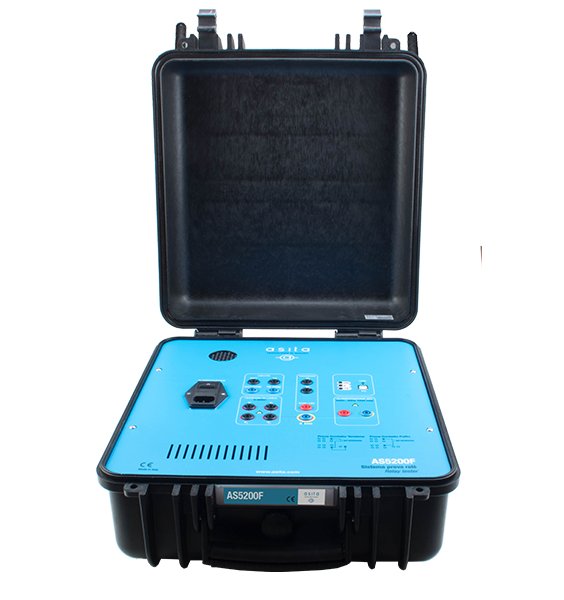

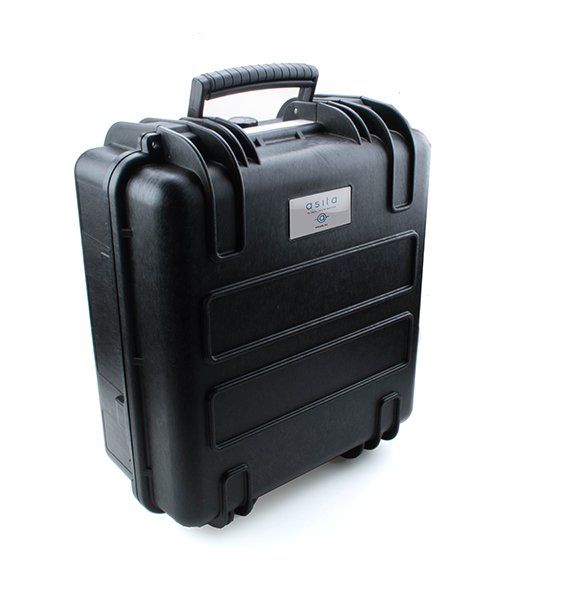

Lo strumento è alloggiato in una valigia rigida ideale per il trasporto (anche aereo) e l’utilizzo all’interno di cabine e sottostazioni.
AS5200F si comanda tramite software per computer AS5200-Link che ne consente la totale e piena configurazione, misura, visualizzazione, salvataggio dei dati e creazione del rapporto di prova “inviolabile” come richiesto dalle norme sopra riportate. L’interfaccia utente del software è completa e semplice al tempo stesso. Basta un click per avviare la prova in quanto il software integra di serie tutti i “preset” previsti dalle normative tecniche; il software permette inoltre all’operatore di impostare preset personalizzati per configurare condizioni di prova specifiche. Per le prove in Media Tensione il software calcola automaticamente i valori di prova in funzione dei valori di primario/secondario dei TV installati in impianto. Il software dispone inoltre di una utility di calcolo finalizzata a semplificare la procedura di configurazione del tempo di intervento elaborato sul calcolo della media mobile.

Contatta la nostra rete di vendita

Funzioni principali

  • Verifica delle interfacce SPI

Normative costruttive

  • Normativa CEI 0-16
  • Normativa CEI 0-21
  • Normativa CEI EN 61010-1
  • Normativa CEI EN 61000-4-20+A1
  • Normativa CEI EN 61326-1

Caratteristiche tecniche

Temperatura di utilizzoDa 0°C a +40˚C
Categoria di misuraCAT II – 300V (alimentazione)
Grado di ProtezioneIP65 (valigia chiusa)
Alimentazione230Vac ±10% (45-55Hz)
Dimensioni e peso420 x 360 x 194 mm / 9kg
Generatore su 3 uscite di tensione AC - Portate di misuraRegolabile da 0 a 300Vac
Generatore su 3 uscite di tensione AC - Precisione base± 0.5%rdg a partire da 5V
Generatore di tensione omopolare - Portate di misuraRegolabile da 0 a 300Vac
Generatore di tensione omopolare - Precisione base± 0.5%rdg a partire da 0.5V
Generatore di frequenza - Portate di misuraRegolabile da 40 a 60Hz
Generatore di frequenza - Precisione base± 0.01%rdg

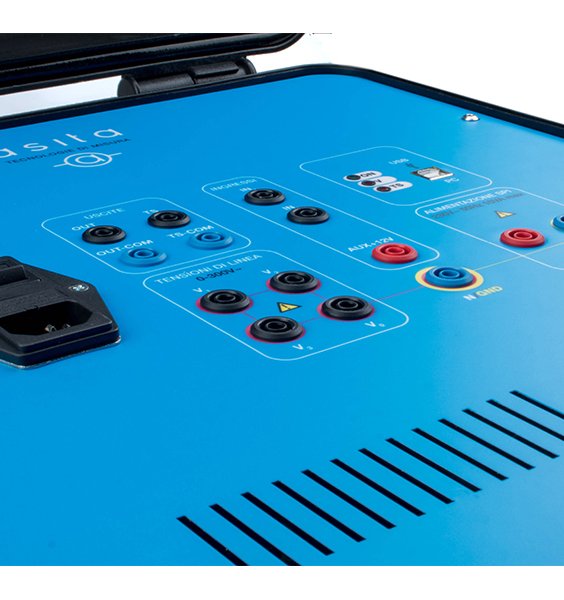

Altre prestazioniMisuratore del tempo di intervento: risoluzione 1ms, precisione ±0.1%rdg Misuratore della soglia di intervento: risoluzione 0.1V, precisione ± 0.5%rdg 2 ingressi ad alta impedenza, 1 uscita digitale per telescatto, 1 uscita per il controllo “comando esterno” 1 uscita ausiliaria per alimentazione interfaccia



Dotazioni

• 4 cavetti di collegamento 2 mt blu (cod. P/N2719-200BL)
• 8 cavetti di collegamento 2mt neri (cod. P/N2719-200NE)
• Cavetto di collegamento 50cm nero (cod. P/N2719-50NE)
• Cavetto di collegamento 50cm rosso (cod. P/N2719-50RO)
• 9 morsetti a coccodrillo neri (cod. P/N-5004N)
• 4 morsetti a coccodrillo rossi (cod. P/N-5004R)
• Cavo USB con ferrite (cod. AS5200/USB/F)
• Cavo di alimentazione (cod. CON-71)
• 2 borse x strumenti/accessori (cod. ASI/BACC)
• Sacca per strumenti (cod. SAC/ASITA)
• Software (cod. AS5200-Link)
