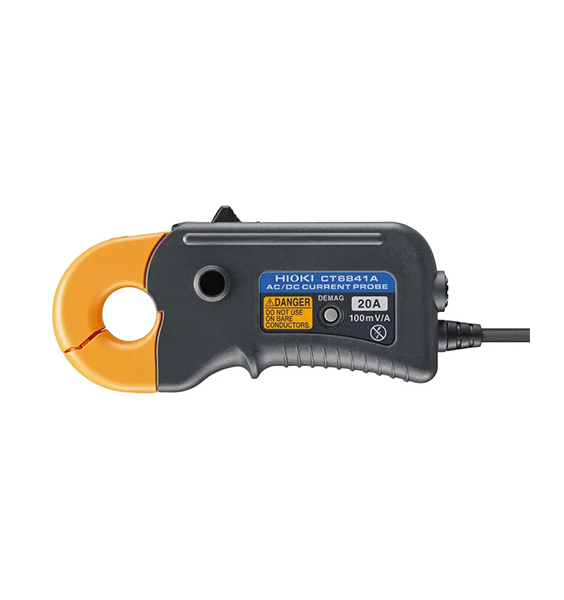

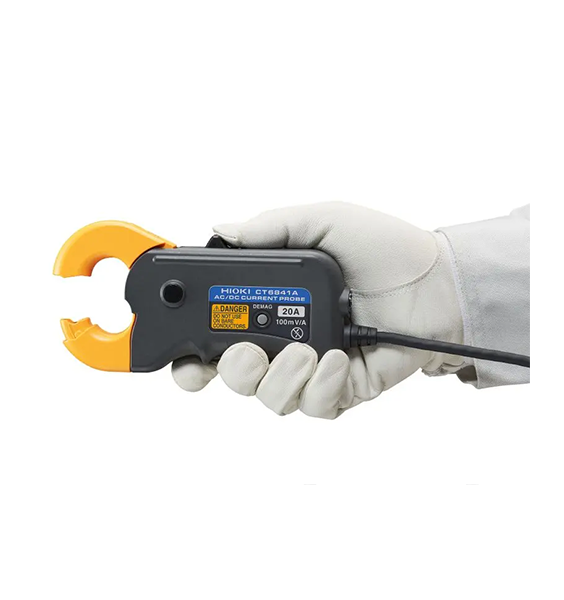

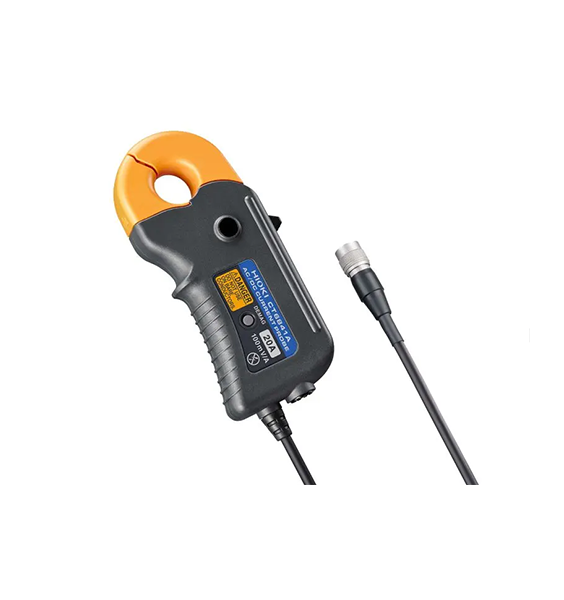

La pinza amperometrica CT6841A combina la flessibilità di un sensore a pinza con una misurazione ad alta precisione, garantendo una precisione di base di ±0,2% rdg. Questo consente una misurazione della corrente non invasiva, senza interrompere il circuito, mantenendo l’accuratezza necessaria per un’analisi precisa della potenza in applicazioni impegnative.
Grazie alla tecnologia avanzata a flusso zero, offre una stabilità eccezionale nelle misurazioni di corrente AC e DC. Con una capacità massima di 20 A e una larghezza di banda fino a 2 MHz, è in grado di rilevare con precisione le fluttuazioni rapide della corrente, rendendolo ideale per applicazioni nei settori automobilistico e dell’elettronica di potenza.
La pinza amperometrica garantisce prestazioni affidabili in un ampio intervallo di temperatura da -40 °C a 85 °C, assicurando stabilità anche in ambienti difficili, come comparti motore e test all’aperto. È particolarmente adatta per valutare il consumo di corrente dei componenti elettrici automobilistici, inclusi motori per tergicristalli, alzacristalli, riscaldatori per sedili e carichi elettronici come luci LED.
Inoltre, il design ad alta precisione consente una valutazione efficiente sul campo di inverter IGBT e delle prestazioni dei motori. I tecnici possono utilizzarlo per condurre valutazioni di efficienza e misurazioni di corrente, identificando rapidamente anomalie o degrado delle prestazioni, supportando così una manutenzione efficace
Specifiche tecniche
- Corrente AC/DC fino a 20 A
- Larghezza di banda: da DC a 2 MHz
- Precisione di base: ±0,2% rdg.
- Temperatura operativa: da -40 °C a 85 °C
- Rapporto di tensione in uscita: 100 mV/A
Applicazioni
- Ottimizzazione dei circuiti a bassa potenza nei veicoli elettrici per aumentare l’autonomia
- Analisi del consumo di corrente di carichi come motori, riscaldatori e LED
- Valutazione dell’efficienza e della corrente di inverter e motori sul campo.
Compatibilità e connessioni
- Correzione della fase supportata dagli analizzatori di potenza HIOKI, inclusa la funzione di correzione automatica del PW8001 Power Analyzer.
- Connessione diretta agli analizzatori di potenza HIOKI e ai registratori di memoria tramite il connettore ME15W, che fornisce anche alimentazione al CT6841A.
- Compatibilità con oscilloscopi e sistemi DAQ tramite un’unità sensore HIOKI (CT9555, CT9556, CT9557), con un rapporto di tensione in uscita di 100 mV/A.
- Design robusto, diametro
