Modulo di misura della potenza per i Data Logger LR8101 e LR8102, fino a 1500 VDC, CAT II e 2000 A, 3 canali di potenza, intervallo di aggiornamento massimo 5 ms, banda passante da DC a 100 kHz

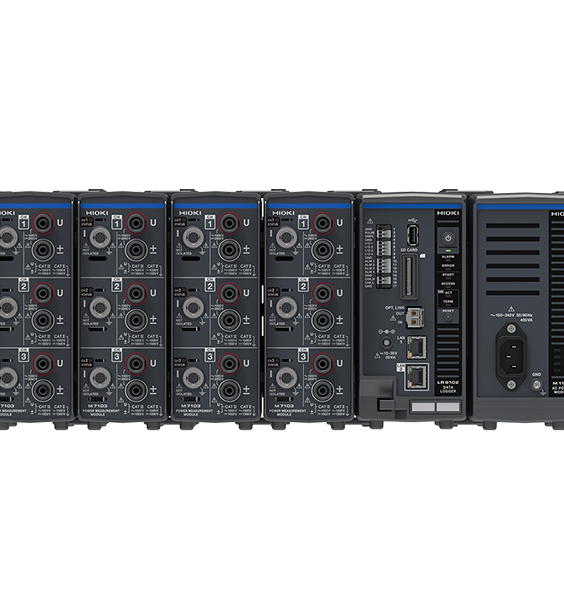

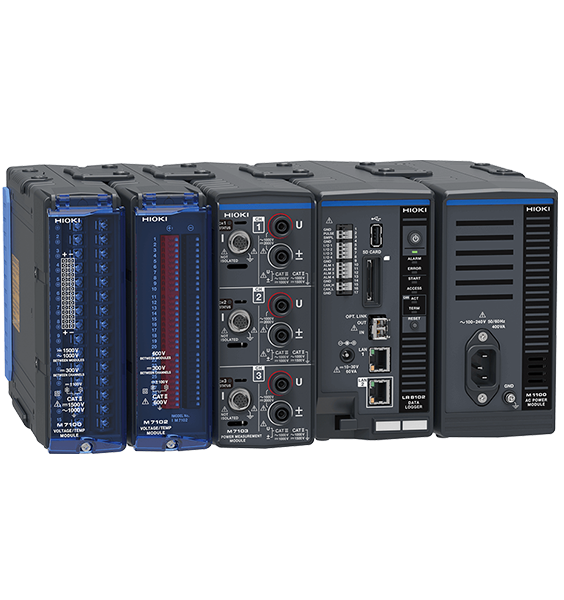

Il modulo di misura della potenza M7103 per i data logger LR810x offre tre canali per la registrazione della potenza ad elevata precisione. Un data logger LR8101 o LR8102, in combinazione con il modulo di alimentazione M1100 AC, supporta fino a quattro moduli M7103, offrendo all’utente la possibilità di registrare fino a 12 canali di potenza simultaneamente con un solo data logger. È possibile registrare fino a 120 canali di potenza sincronizzando più data logger LR8102.

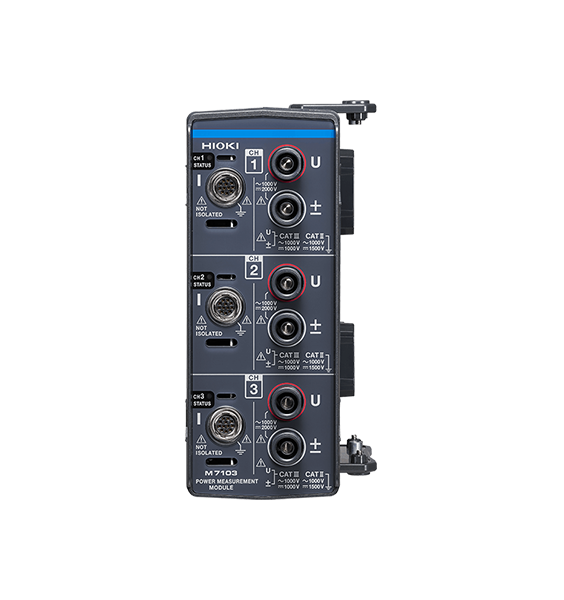

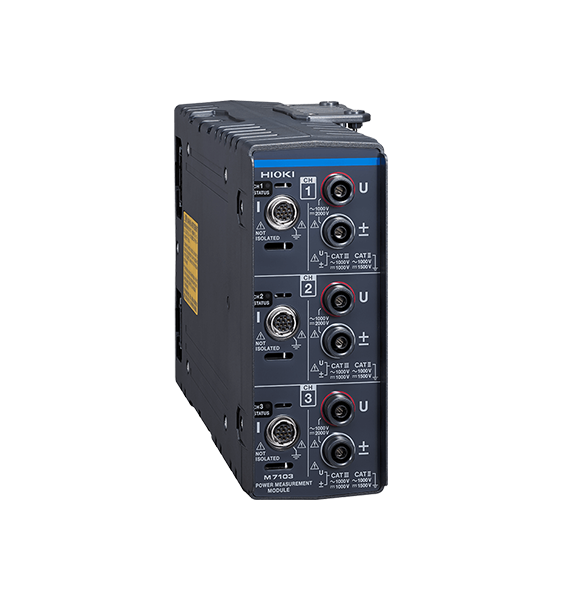

I canali di ingresso della tensione sono progettati per l’ingresso diretto di tensioni fino a 1500 VDC o 1000 VAC, CAT II, rendendo il modulo M7103 ideale per test di produzione sicuri e affidabili. Tutti i sensori di corrente ad alta precisione HIOKI con connettore ME15W possono essere combinati con il modulo di misura della potenza M7103, offrendo agli utenti la flessibilità di scegliere il sensore di corrente più adatto alla loro applicazione specifica.
Con un intervallo di aggiornamento di soli 5 ms, il modulo consente una registrazione dettagliata di potenza, tensione o corrente con una precisione eccezionale.
La funzione di condivisione della sorgente di sincronizzazione garantisce una misurazione precisa dell’efficienza utilizzando il passaggio per lo zero del segnale AC per la sincronizzazione tra un modulo principale e i moduli secondari, rendendo il sistema ideale per applicazioni ad alta precisione come il collaudo di qualità nella produzione di inverter per stringhe fotovoltaiche. Questo sistema di registrazione altamente flessibile offre inoltre la possibilità di espandere facilmente i canali direttamente in loco.
Applicazioni:
- Sviluppo di inverter per stringhe fotovoltaiche (PV);
- Controllo qualità degli inverter per stringhe fotovoltaiche durante la produzione;
- Test di carica/scarica durante lo sviluppo di moduli e pacchi batteria.
