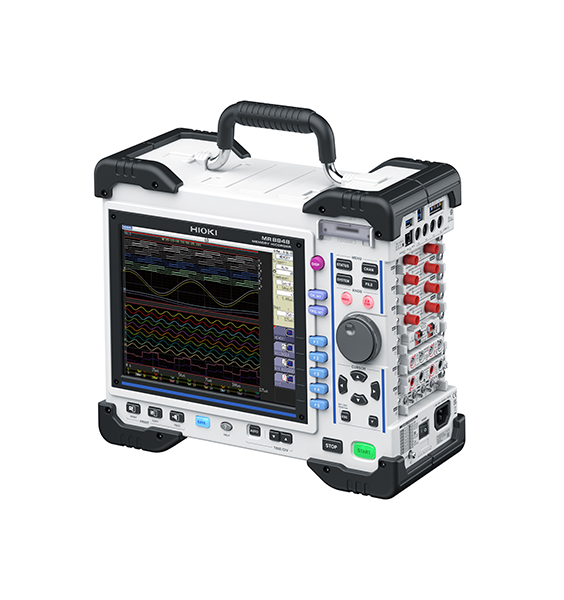

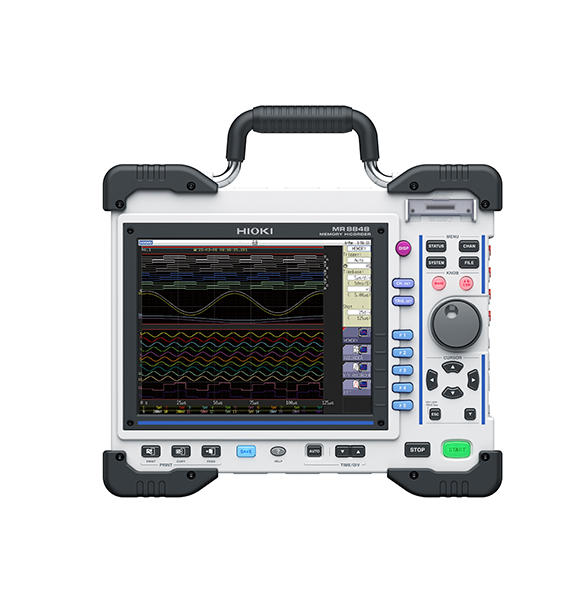

MR8848 HIOKI Registratore di memoria modulare a 32 canali, 20 MS/s, inserzione diretta fino a 1000 V

COD: MR8848.

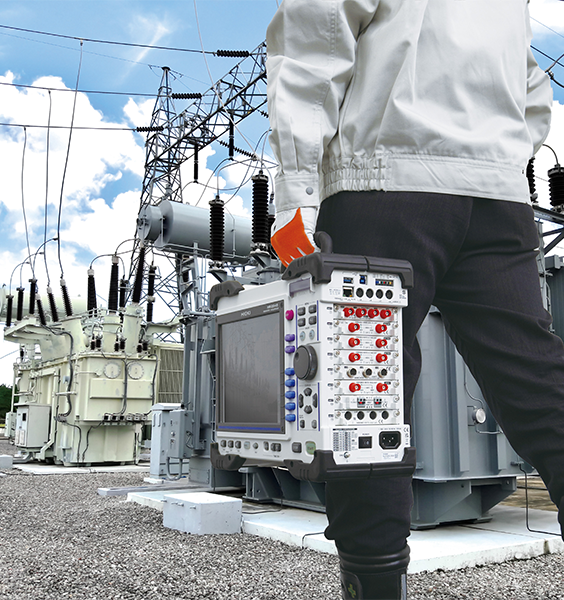

Il Registratore di Memoria MR8848 è un sistema di acquisizione dati modulare e ad alta velocità progettato per la registrazione accurata di forme d’onda in condizioni operative difficili. La sua costruzione robusta e la scocca resistente agli urti lo rendono ideale sia per l’utilizzo in laboratorio, in condizioni ambientali ideali, che in campo, dove sono possibili vibrazioni, sbalzi di temperatura o sollecitazioni dovute a movimenti dello strumento. L’interfaccia dotata di pulsanti e il design affidabile lo rendono perfetto per test di lunga durata.

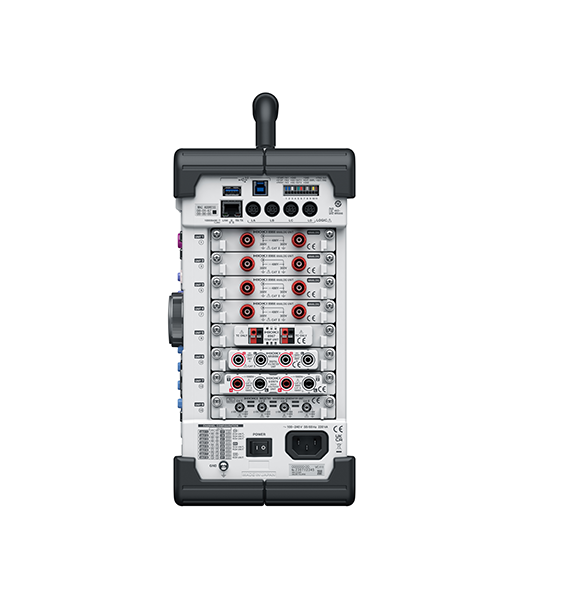

Il sistema dispone di 8 slot di ingresso e supporta un’ampia gamma di moduli intercambiabili, offrendo flessibilità per diversi scenari di misura. Può registrare simultaneamente parametri fisici come tensione, corrente, ingressi logici, temperatura, vibrazioni, pressione e deformazione, facilitando l’analisi completa di sistemi complessi. È possibile configurare il sistema per misure isolate su fino a 32 canali analogici o per acquisizione ad alta velocità fino a 20 MS/s, a seconda dei moduli selezionati.

Per le misure ad alta tensione, è disponibile un modulo specifico che consente l’ingresso diretto fino a 1000 VDC o 700 VAC. MR8848 offre massima flessibilità grazie alla compatibilità con i sensori di corrente ad alta precisione HIOKI. Sonde ad ampia larghezza di banda come la CT6711 possono essere utilizzate insieme a moduli analogici come U8978. I moduli di corrente dedicati come U8977 e 8971 consentono misure precise su un ampio intervallo di corrente e si integrano facilmente con pinze e sensori come CT6841A o CT6904A.

Questi moduli riconoscono automaticamente il modello di sensore collegato e la sua corrente di taglia e forniscono l’alimentazione necessaria, semplificando e velocizzando il setup dello strumento per la misura.

Sono presenti quattro connettori logici integrati, che supportano fino a 16 canali tramite sonde logiche a 4 canali. Se dovessero servire ulteriori canali logici, è possibile aggiungere moduli specifici per l’espansione.

Esiste la possibilità di installare tre diversi moduli di uscita di che permettono le seguenti funzioni a seconda del modulo installato: Generatore di impulsi, Generazione di forme d’onda casuali per test e simulazioni e Generatore di forme d’onda.

Con il Modulo Generatore Arbitrario di Forme d’Onda U8793, è possibile programmare e generare forme d’onda personalizzate, perfette per replicare o simulare anomalie. Il software gratuito SF8000 consente di creare forme d’onda inserendo i dati manualmente e supporta applicazioni complesse come la simulazione di disturbi o la combinazione di segnali.

Per registrazioni continue e di lunga durata, MR8848 può essere dotato della funzione di salvataggio in tempo reale durante la misura (attivando la licenza cod.MR9001-01), tramite il trasferimento dei dati direttamente su SSD opzionale da 1 TB o su dispositivi esterni (SD card o USB). A differenza dei sistemi tradizionali che si basano su buffer di memoria interna, questa modalità elimina la necessità di fermare i test per scaricare i dati, e presenta il vantaggio di poter effettuare acquisizioni in continuo. Inoltre, riduce il rischio di perdita dati in caso di interruzioni di corrente improvvise.

È possibile alimentare lo strumento da fonti DC esterne tra 10 V e 28 V richiedendo l’accessorio DC 9784 che viene installato in fabbrica che consente il funzionamento, come batterie di veicoli. Questa ampia possibilità di alimentazioni dello strumento elimina la necessità di alimentazione AC o inverter esterni, rendendolo perfetto per misure da campo o test su veicoli in movimento.

L’Unità Stampante U8351, anch’essa opzionale se richiesta viene installata in fabbrica, consente la stampa immediata e immodificabile dei dati di misura e delle forme d’onda direttamente sul luogo del test. È ideale per applicazioni che richiedono copie cartacee ufficiali, come documentazione normativa, rapporti di servizio o documenti di accettazione del cliente. È particolarmente utile negli ambienti dove i supporti digitali sono poco pratici o non ammessi.



Sono incluse dotazioni software gratuite pensate per garantire un flusso di lavoro efficiente e intuitivo: MR6000 Viewer  e Waveform Viewer permettono di visualizzare, analizzare ed esportare i dati con estrema semplicità.
Per esigenze di elaborazione più avanzate, il software 9335 Wave Processor mette a disposizione potenti funzionalità di calcolo e conversione batch.

È inoltre supportata l’integrazione con LabVIEW, MATLAB e il controllo tramite comandi SCPI, offrendo così soluzioni flessibili per l’automazione e il controllo.

  • MR8848 è ampiamente impiegato in numerosi settori dell’infrastruttura e dei trasporti, grazie alla sua elevata velocità di acquisizione, alla gestione multi-canale e alla flessibilità dei moduli di ingresso intercambiabili. Queste caratteristiche lo rendono uno strumento estremamente potente per attività di diagnostica e validazione dei sistemi;
  • Nel settore dell’energia elettrica, il MR8848 supporta i test sugli UPS (controllo del funzionamento di un gruppo di continuità, Uninterruptible Power Supply), registrando tensione, corrente e temperatura sia in ingresso che in uscita, per verificare l’attivazione corretta del sistema di backup;
  • Nel campo dell’idroelettrico, consente test approfonditi di rigetto del carico, monitorando parametri come velocità della turbina, corrente generata e pressione dell’acqua, al fine di garantire un arresto sicuro e controllato dell’impianto;
  • Per i test su interruttori ad alta tensione, il MR8848 misura con precisione il tempo tra il comando e la risposta del contatto su tutte e tre le fasi, permettendo di individuare eventuali ritardi e verificare la conformità temporale;
  • Nel settore ferroviario, registra parametri come tensione e corrente del motore, velocità del veicolo, pressione del freno e vibrazioni durante il funzionamento reale, offrendo una soluzione chiave per la correlazione di dati multiparametrici e la validazione di sottosistemi critici per la sicurezza.

Contatta la nostra rete di vendita

Caratteristiche tecniche

Funzioni di misuraFunzione memoria (registrazione della forma d’onda), funzione registratore (registrazione di picchi/minimi), funzione registratore X‑Y, funzione FFT
Configurazione CanaliOtto moduli di ingresso analogico: 16 canali analogici + 16 canali logici (integrati) Otto moduli analogici a 4 ingressi: 32 canali analogici + 16 canali logici (integrati) Cinque moduli di ingresso analogico + tre moduli di ingresso logico: 10 canali analogici + 64 canali logici (16 integrati + 48 tramite moduli logici) Cinque moduli analogici a 4 canali + tre moduli di ingresso logico: 20 canali analogici + 64 canali logici (16 integrati + 48 tramite moduli logici)
ModuliFino a 8 moduli con un massimo di 4 per ciascuna tipologia, MODELLO 8971 CURRENT UNIT Massimo 3 moduli MODELLO 8973 LOGIC PROBE Massimo 3 moduli MODELLO U8977 UNITÀ CORRENTE A 3 CANALI
Velocità di Campionamento20 MS/s per l'uso simultaneo di tutti i canali (con il modulo ANALOG UNIT 8966) 10 MS/s con campionamento esterno
Metodo di misuramemoria interna (1 TB, opzione installata in fabbrica)
Memoria internaSlot per scheda SD, slot per memoria USB
Memoria EsternaStampante U8351 (opzioni di fabbrica)
StampanteIngresso trigger esterno, uscita trigger, ingresso campionamento esterno, due uscite esterne (GO, NG), tre ingressi esterni (START, STOP, SAVE)
Interfaccia EsternaLAN: 1000BASE-T (server FTP, server HTTP) USB: conforme a USB 3.0, connettore tipo A × 1, connettore tipo B × 1
Temperatura di esercizioFunzionamento: da -10°C a 40°C, umidità relativa 20% - 80% Con stampante in uso: da 0°C a 40°C, umidità relativa 20% - 80% Conservazione: da -20°C a 50°C, umidità relativa 90% o inferiore
AlimentazioneDa 100 V a 240 V AC, da 50 Hz/60 Hz 10 V a 28 V DC (utilizzando DC POWER UNIT 9784)
Dimensioni e pesoCirca 351 mm x 261 mm×140 mm , 7.6 kg (solo unità principale)



Dotazioni

  • Manuale d’uso;
  • Cavo di alimentazione;
  • Carta di registrazione 9231 e supporto per rotolo carta (quando è installata l’Unità Stampante U8351).
