AS5020 Misuratore di resistenza di terra e resistività del terreno

COD: AS5020.

AS5020 è uno strumento integrato che utilizza il metodo di misura volt-amperometrico per la verifica della resistenza di terra (3 poli) e la resistività del terreno (4 poli) come previsto dalla norma CEI 64-8 e dal D.M. 37/08 in riferimento alle verifiche di sicurezza elettrica degli impianti elettrici civili e industriali.

Caratteristiche

La forma ergonomica palmare con la cinghia “presa sicura” fornita in dotazione ne consentono l’utilizzo in modo pratico e veloce.

Dotato di:

  • supporto magnetico per appenderlo su pareti in metallo,
  • Help In Linea per semplificarne l’utilizzo,
  • memoria interna per la registrazione di 500 risultati di prova ed interfaccia di connessione USB per il trasferimento e la visualizzazione a PC dei risultati di prova (software AS50/SOFT opzionale).
  • Batterie ricaricabili, caricabatterie, terminali di misura
  • Valigia rigida per il trasporto

Funzioni di misura

  • Resistenza di terra a 3 poli
  • Resistività del terreno a 4 poli
  • Verifica del contributo di terra del singolo dispersore con sonda a pinza opzionale per impianti di terra con più dispersori
  • Verifica del contributo di terra del singolo dispersore con due sonde a pinza opzionali per impianti di terra con più dispersori
  • Funzione comparatore che permette di confrontare automaticamente il valore misurato con la soglia di riferimento configurata, visualizzando a display l’esito della prova (buono/fallito) con segnalazione supplementare a led (verde/rosso).

Contatta la nostra rete di vendita

Funzioni principali

  • Resistenza di terra
  • Resistività del terreno

Normative costruttive

  • Normativa CEI 64-8
  • Normativa D.M. 37
  • Normativa CEI EN 61557-5
  • Normativa CEI EN 61010-1
  • Normativa CEI EN 61010-2-030
  • Normativa CEI EN 61000-4-20+A1
  • Normativa CEI EN 61557-1
  • Normativa CEI EN 61326-1
  • Normativa CEI EN 61326-2-2

Caratteristiche tecniche

Resistenza di terra (3 poli) - Portate di misura4 portate: da 19.99Ω a 9999Ω
Resistenza di terra (3 poli) - Precisione base± 3%rdg ±3dgt
Resistività del terreno (4 poli) - Portate di misura5 portate: da 99.9Ω/m a 99.9kΩ/m e >100kΩ/m
Resistività del terreno (4 poli) - Precisione baseValore calcolato secondo le precisioni indicate per la misura di resistenza di terra (metodo Wenner)
Altre prestazioniFrequenza di misura 125Hz, Corrente di misura: <20A, Tensione a terminali aperti: <40V
DisplayLCD a matrice 128x64 con retro-illuminazione
Temperatura di utilizzoDa 0°C a +40˚C
Categoria di misuraCAT IV – 50V
Grado di ProtezioneIP40
Alimentazione6 batterie LR6
Dimensioni e peso230 x 140 x 80 mm / 850g

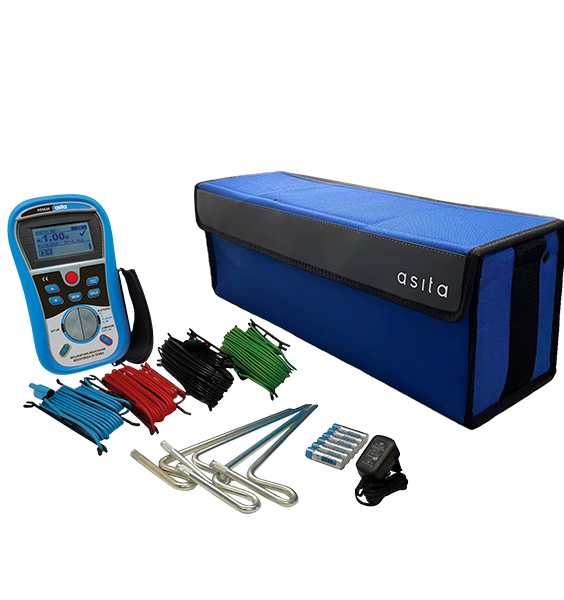

Dotazioni

• Cavo di misura 4,5m blu (cod. AS5050/GLT-BL)
• Cavo di misura 4,5m rosso (cod. AS5050/GLT-RO)
• Cavo di misura 20m verde (cod. AS5050/GLT-VE)
• Cavo di misura 20m nero (cod. AS5050/GLT-NE)
• 4 sonde ausiliarie di terra (cod. AS5060/ER)

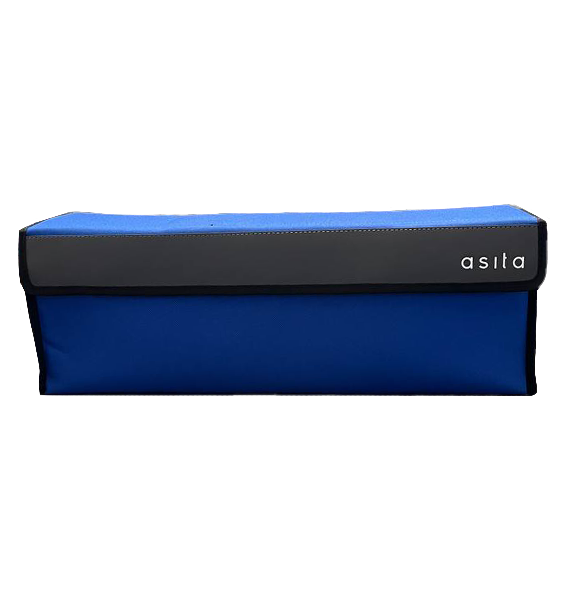

• Valigia in plastica (cod. VAL/AS502X/N)
• Alimentatore (cod. AS5050/PS1)
• Avvolgicavo (cod. AS5060/AVV)
• Cinghia presa sicura (cod. AS502X/CPS)

Accessori

AS50SOFT Software AsiLink PRO

COD: AS50SOFT

Software specifico per strumenti di utilità impiantistica. ...



AS5020/PT Sensore a pinza per misure di terra per AS5020

COD: AS5020/PT

Sensore a pinza per misure di terra, per AS5020.



AS502X/CPS Cinghia presa sicura per AS5020 e AS5025

COD: AS502X/CPS

Cinghia presa sicura di ricambio, compatibile con gli strumenti ...



AS5050/PS1 Alimentatore

COD: AS5050/PS1

Alimentatore compatibile con diversi strumenti.



AS5060/ER Sonde ausiliarie di terra per strumenti multifunzione

COD: AS5060/ER

Sonde ausiliarie di terra, adatte per diversi strumenti.



AS5050/GLT Cavo di misura

COD: AS5050/GLT

Cavo di misura disponibile in colori e lunghezze diverse, adatto ...
