Hioki

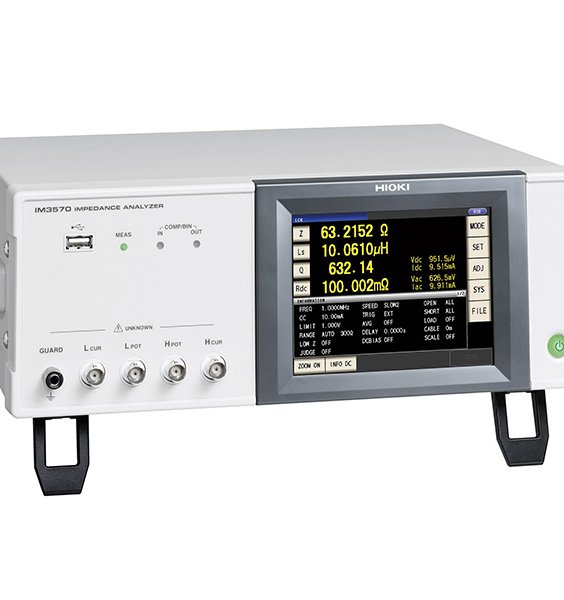

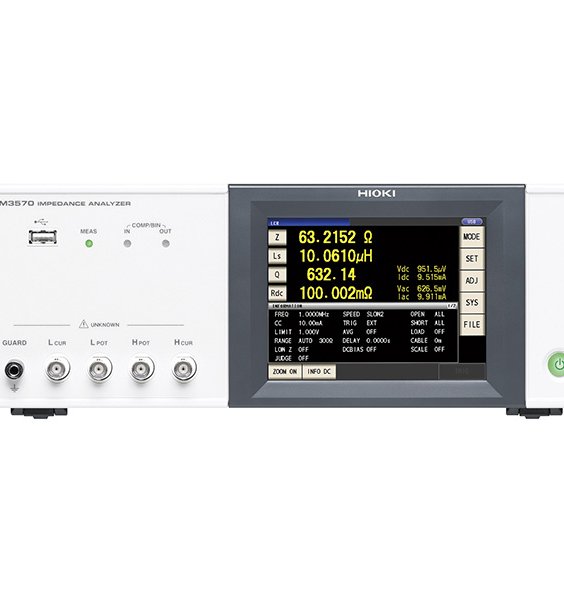

IM3570 Ponte LCR HIOKI

COD: IM3570.

Un solo strumento per molteplici impieghi. Studiato per chi deve effettuare test di vario tipo sui componenti, come accade spesso in laboratorio o nelle attività di ricerca e sviluppo, anche per il settore audio. Banda di frequenza da 4Hz a 5MHz, tensione variabile da 5 mV a 5 V, corrente variabile da10 μA a 50 mA, precisione base 0,05%, altissima velocità di risposta, fino a 0.5msec.
IM3570 esegue la scansione in frequenza [Sweep] per la caratterizzazione dei componenti.

  • Particolarmente utile per l’individuazione della frequenza di risonanza di componenti e dispositivi compositi, piezoelettrici e magnetici, condensatori a polimeri, induttanze di potenza.
  • Memoria interna per la registrazione di 32000 valori di prova, software per PC in dotazione.
  • Funzione di check in prova del corretto contatto dei terminali di misura. EXT I/O, interfaccia USB, slot per chiavetta USB, LAN, GP-IB e software in dotazione.
  • Firmware opzionale IM9000 per l’analisi del circuito equivalente dell’oggetto in prova.

8.248,00 8.248,00
(IVA esc.)

Contatta la nostra rete di vendita

Funzioni principali

  • Impedenza
  • Ammettenza
  • Angolo di fase
  • Resistenza (serie e parallelo)
  • Resistenza DC
  • Reattanza
  • Conduttanza
  • Suscettanza
  • Induttanza (serie e parallelo)
  • Capacità (serie e parallelo)
  • Fattore di merito delle induttanze
  • Fattore di perdita delle capacità
