AS5025 Strumento integrato prova differenziali e loop test

COD: AS5025.

AS5025 è uno strumento integrato per la verifica degli interruttori differenziali e l’impedenza di guasto (loop) secondo quanto previsto dalla norma CEI 64-8 e dal D.M. 37/08 in riferimento alle verifiche di sicurezza elettrica degli impianti elettrici civili e industriali.
La forma ergonomica palmare con la cinghia “presa sicura” fornita in dotazione ne consente l’utilizzo in modo pratico e veloce.
AS5025 dispone della funzione comparatore che permette di confrontare automaticamente il valore misurato con la soglia di riferimento configurata, visualizzando a display l’esito della prova (buono/fallito) con segnalazione supplementare a led (verde/rosso).
A sostegno della facilità di utilizzo, sul display è presente la funzione di GUIDA IN LINEA che visualizza lo schema di collegamento da realizzare in funzione della prova selezionata.
– Misura dell’impedenza dell’anello di guasto LOOP e calcolo della presunta corrente di guasto e di cortocircuito
– Misura della resistenza di terra dalla presa di corrente con corrente di prova <30mA che evita l’intervento del differenziale (sistema TT)
– Verifica del tempo e della corrente di intervento degli interruttori differenziali RCD di tipo A e AC, Generali e Selettivi, in modo automatico e a prova singola, per correnti nominali di intervento da 10mA a 1000mA
– Misura di tensione AC in Vero Valore Efficare T-RMS e indicazione del senso di rotazione delle fasi
– Memoria interna per la registrazione di 600 risultati di prova ed interfaccia di connessione USB per il trasferimento e la visualizzazione a PC dei risultati di prova (software AS50/SOFT opzionale)

Contatta la nostra rete di vendita

Funzioni principali

  • Resistenza di terra
  • Tensione alternata AC
  • Indicatore di senso ciclico delle fasi
  • Prova dei differenziali

Normative costruttive

  • Normativa CEI 64-8
  • Normativa D.M. 37
  • Normativa CEI EN 61557-3
  • Normativa CEI EN 61010-1
  • Normativa CEI EN 61010-2-030
  • Normativa CEI EN 61010-031
  • Normativa CEI EN 61557-10
  • Normativa CEI EN 61326-1
  • Normativa CEI EN 61326-2-2
  • Normativa CEI EN 61557-6

Caratteristiche tecniche

DisplayLCD a matrice 128x64 con retro-illuminazione
Temperatura di utilizzoDa 0°C a +40˚C
Categoria di misuraCAT IV – 300V, CAT III – 600V
Grado di ProtezioneIP40
Alimentazione6 batterie LR6
Dimensioni e peso230 x 140 x 80 mm / 850g
Prova differenziali RCD (corrente) - Portate di misuraIdn: 10/30/100/300/500/1000mA
Prova differenziali RCD (corrente) - Precisione di base± 10% Idn
Prova differenziali RCD (tempo) - Portate di misura3 portate: 200ms / 1s / 2s
Prova differenziali RCD (tempo) - Precisione di base±1ms
Misura impedenza di guasto (LOOP) - Portate di misura4 portate: da 9.99Ω a 9.99kΩ
Misura impedenza di guasto (LOOP) - Precisione base± 5%rdg ±5dgt
Calcolo presunta corrente di guasto - Portate di misura5 portate: da 9.99A a 23kA
Calcolo presunta corrente di guasto - Precisione di base± 5%rdg ±5dgt
Misura impedenza di linea - Portate di misura4 portate: da 9.99Ω a 9.99kΩ
Misura impedenza di linea - Precisione base± 5%rdg ±5dgt
Calcolo presunta corrente di corto circuito - Portate di misura5 portate: da 19.99A a 199kA
Calcolo presunta corrente di corto circuito - Precisione di base± 5%rdg ±5dgt
Tensione Alternata AC - Portate di misura500V
Tensione Alternata AC - Precisione base± 2%rdg ±2dgt
Frequenza - Portate di misura499.9Hz
Frequenza - Precisione base± 0.2%rdg ±1dgt

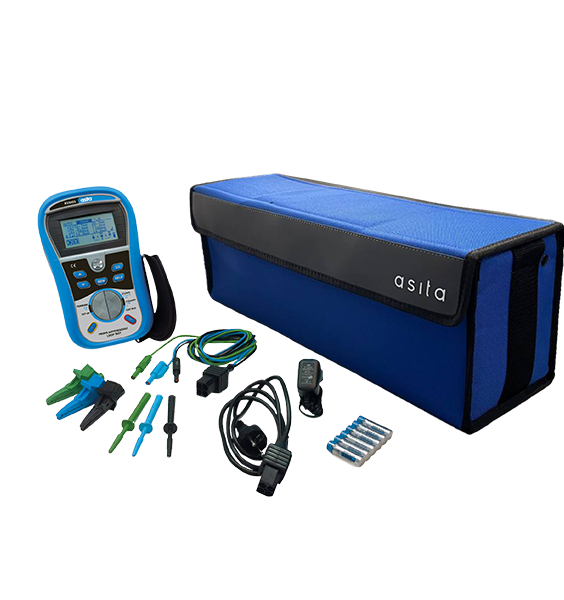

Dotazioni

  • Cavo con spina shuko (cod. AS5050/SP)
  • Cavo a 3 conduttori separati (cod. AS5050/3P)
  • Terminale a coccodrillo blu (cod. P/N-5004BL)
  • Terminale a coccodrillo nero (cod. P/N-5004N)
  • Terminale a coccodrillo verde (cod. P/N-5004V)
  • Terminale a puntale blu (cod. AS5050/TLT-BL)
  • Terminale a puntale nero (cod. AS5050/TLT-NE)
  • Terminale a puntale verde (cod. AS5050/TLT-VE)

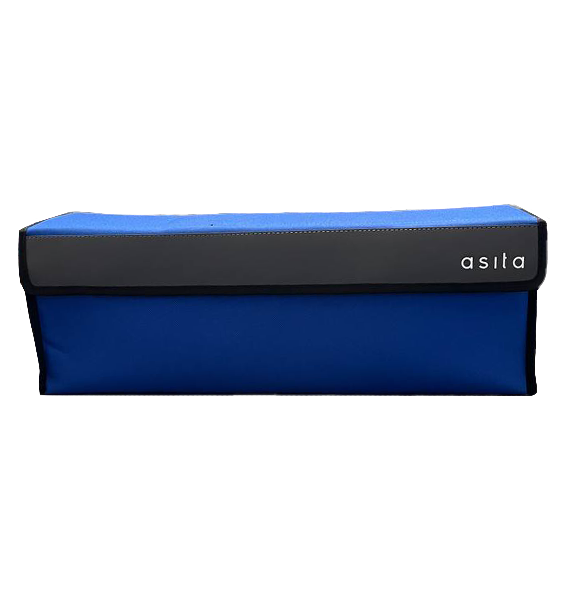

  • Valigia in plastica (cod. VAL/AS502X/N)
  • Alimentatore (cod. AS5050/PS1)
  • Cinghia presa sicura (cod. AS502X/CPS)

Accessori

AS5050/TLT Terminali a puntale

COD: AS5050/TLT

Terminali a puntale, compatibili con strumenti di utilità ...



P/N-5004 Terminali a coccodrillo

COD: P/N-5004

Terminali a coccodrillo, compatibili con strumenti di utilità ...



AS5050/3P Cavo a tre conduttori separati

COD: AS5050/3P

Cavo a tre conduttori separati, compatibile con strumenti di ...



AS5050/SP Cavo con spina schuko

COD: AS5050/SP

Cavo con spina schuko, compatibile con diversi strumenti di ...



AS50SOFT Software AsiLink PRO

COD: AS50SOFT

Software specifico per strumenti di utilità impiantistica. ...



AS502X/CPS Cinghia presa sicura per AS5020 e AS5025

COD: AS502X/CPS

Cinghia presa sicura di ricambio, compatibile con gli strumenti ...



AS5050/PS1 Alimentatore

COD: AS5050/PS1

Alimentatore compatibile con diversi strumenti.
